550吨高速龙门数控冲床

1.床身采用高强度铸铁，精准控温回火后通过自然漫长时间消除工件内部应力，使床身工件性能达到最佳状态。
2.床身机架的连接，使用机座螺栓紧固并使用油压动力，使机架结构预压，大幅提升机架刚性。
3.强力灵敏的分离式离合器及刹车器，确保定位精密，制动灵敏。
4.优异的动态平衡设计，将震动与噪音降到最低，并可确保模具寿命。
5.曲轴采用NiCrMO合金钢，经过热处理、研磨等精密加工。
6.滑块导筒与导杆间采用无间隙轴向轴承配合加长型导筒，使动、静态精度超越特级精度，亦使冲压模具寿命大幅提升。
7.采用强制润滑冷却系统，降低机座热应变，确保冲压品质，延长机械寿命。
8.人机界面微电脑控制，实现操作的可视化管理，产品数量，机床状态一目了然(后续将采用中央数据处理系统，一部屏幕知晓所有机床工作状态，质量，数量及其他数据)。

9.三点式滑块结构，可确保超长台板的高刚性。

高速龙门数控冲床配件：

1.电动式模高调整

2.摸高显示精度0.01

3.寸动功能 单动功能 联动功能

4.连动具有0°及90°定位停车功能

5.滑块垫板

6.六组批量控制

7.二组斜槽控制

8.油压锁模

9.油压式机座螺桩

10.油压式举模器和举模臂

11.润滑式冷却循环机

12.独立式电控箱

13.主机正逆转装置

14.分离式刹车离合

15.弹簧式防震垫脚

16.工作灯

17.维护工具及工具箱

高速龙门数控冲床可选配件：

1.齿轮送料机（宽度选择：150/200/300/400）

2.NC伺服送料机

3.双头料架（油压式扩张/手动扩张）（宽度选择：200/300/400）

4.S型整平机

5.吨位检测仪

6.下死点监测器

7.电控箱空调

8.变频永磁电机

高速龙门数控冲床参数：

公称作用力：500T

能力发生点：3.2 mm

冲程：30 mm

冲程数：100-350 s.p.m

工作台面积：3000×1500 mm

下料孔：2600×400 mm

滑座面积：3000×1500 mm

模高调整马达：3.7 kw

主机马达：75 kw

外型尺寸：4260×2300×5585 mm

总重量：≈100 tons

高速龙门数控冲床结构

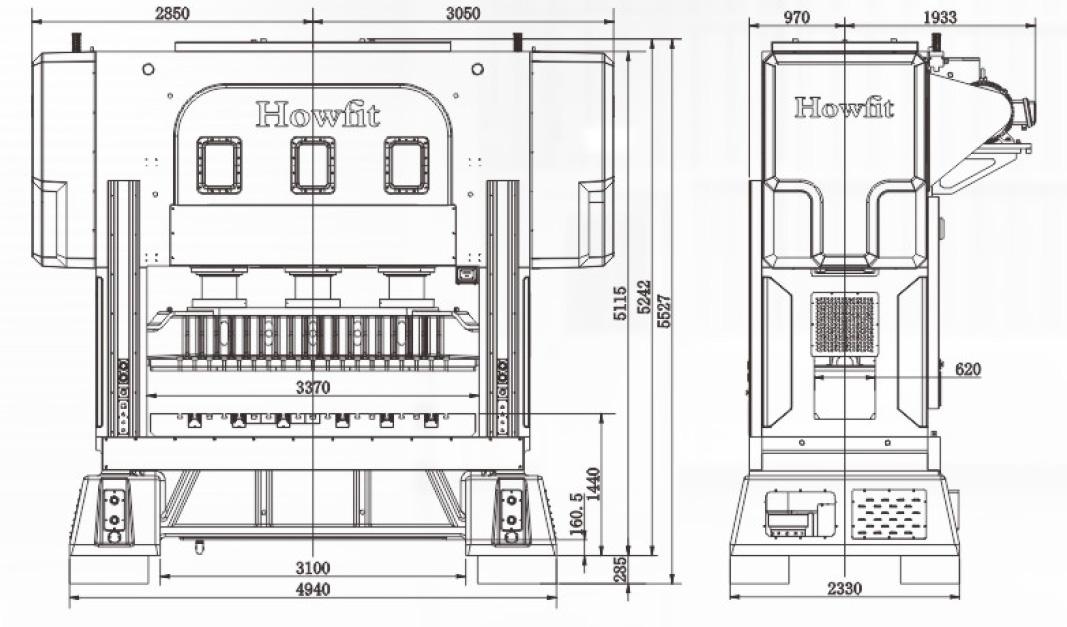

外形尺寸

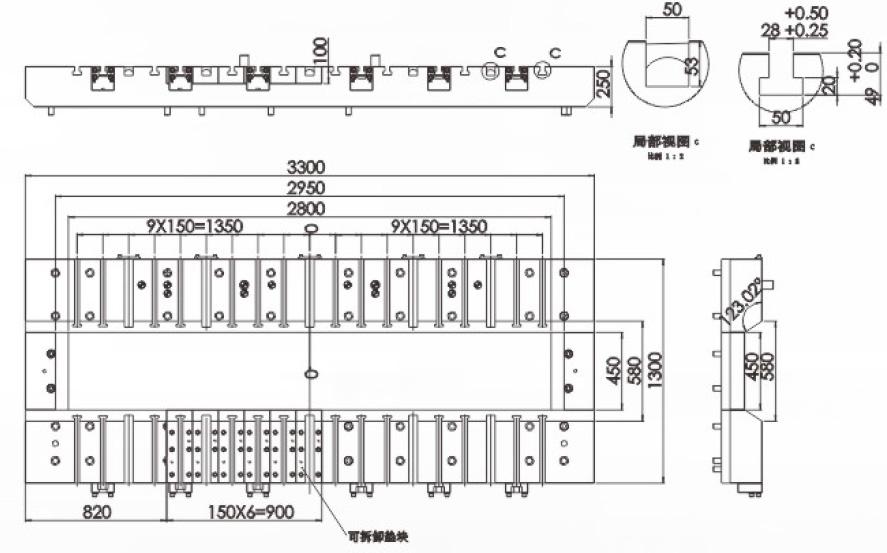

工作台尺寸

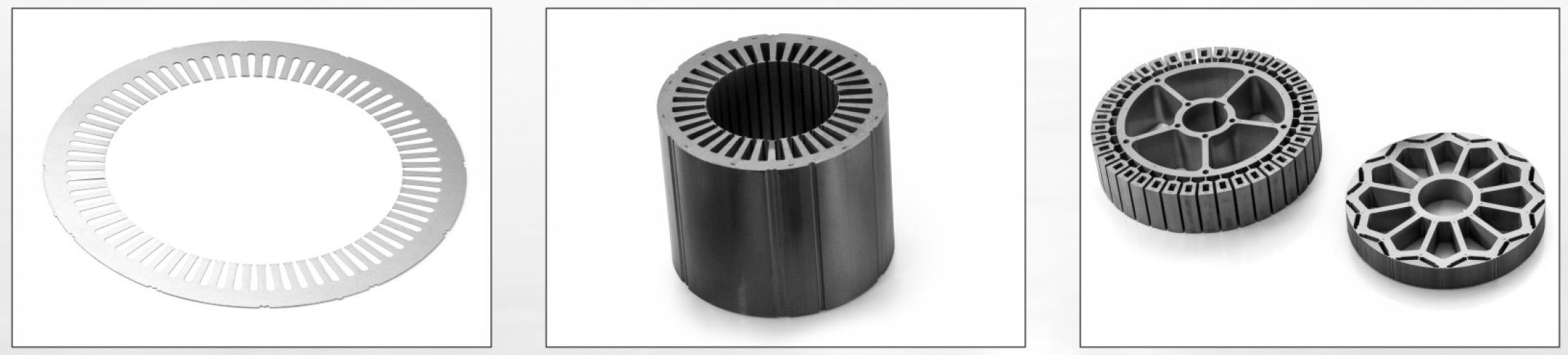

高速龙门数控冲床冲压产品

高速龙门数控冲床保养：

1、经常保持中心柱，滑块导柱的干净，以及架模时保持模具底板无脏物，以确保平台的洁净避免划伤。 2、新机在使用1个月时，飞轮处加黄油（包括送料机），如果长时间没有加油，会导致飞轮内部磨损，影响机床的性能，以后每次保养时也需加（耐高温150℃以上的黄油）

3、机台循环油的更换：新机在1个月内更换1次，以后每隔半年更换1次，保证机床的正常运行和精密度（32#机械油或美孚1405＃）

高速龙门数控冲床使用方法：

1、开机前应将设置在控制面板上的调速电位器（W）调到最低点（O点）位置。
2、在总电源开关（DK）接通后，电源指示灯亮，相序指示灯也应亮，否则应检查相序是否正确。
3、用钥匙开关接通控制回路后断相。指示灯三只应同时亮，否则应检查，排除故障。
4、顺时针调整“调速”电位器，主电机带动飞轮启动，转速应平稳无震荡，无冲击等现象存在。
5、在接通主离合器过程中，应左右手同时操作。在正式冲压过程中应接通外控按键开关，并使调机按键开关处于复位状态，才能正式工作，否则送料开关和模具故障信号失控。
6、在正式冲制过程中，由于主电机的静差率随不同负荷有变化，故在冲制不同零件时，可用设置在控制板上的电磁记数器，对转速进行校正。
